Un dispositivo electrónico puede funcionar correctamente y, aun así, resultar incómodo, confuso o difícil de instalar. Un botón poco visible, una pantalla ubicada fuera del campo de visión o un conector de difícil acceso pueden generar errores durante la operación y, si estos problemas se identifican tarde, obligar a modificar la placa de circuito impreso (PCB, por sus siglas en inglés), la carcasa o el ensamble. Por esta razón, el diseño de interfaz de hardware debería comenzar antes de definir de forma definitiva la arquitectura física del producto. La pregunta no es únicamente dónde cabe cada componente, sino quién utilizará el dispositivo, qué necesita hacer, qué información requiere y en qué condiciones lo hará.
La distribución preliminar debe partir de las tareas y condiciones de uso, y revisarse junto con las decisiones electrónicas y mecánicas del producto. En la práctica, aplicar estos principios al diseño de interfaz de hardware permite definir y validar preliminarmente la posición de botones, pantallas, indicadores, sensores y conectores antes de invertir en un prototipo funcional de mayor fidelidad.
¿Qué es el diseño de interfaz de hardware?
El diseño de interfaz de hardware corresponde a la organización de los elementos físicos mediante los cuales una persona opera, consulta, conecta, instala o mantiene un dispositivo electrónico.
Esta interfaz física de usuario puede incluir botones, interruptores, pantallas, indicadores, alarmas, conectores, sensores expuestos, compartimientos de batería y accesos destinados al mantenimiento.
No debe confundirse con la interfaz gráfica ni con el diseño electrónico interno. Estas decisiones forman parte del diseño de experiencia de usuario y de interfaz de usuario (UX/UI, por sus siglas en inglés). Dentro de ese proceso, diseñar la experiencia antes de escalar el desarrollo permite revisar cómo una persona comprende y utiliza el dispositivo, tanto en sus elementos físicos como en sus respuestas digitales.

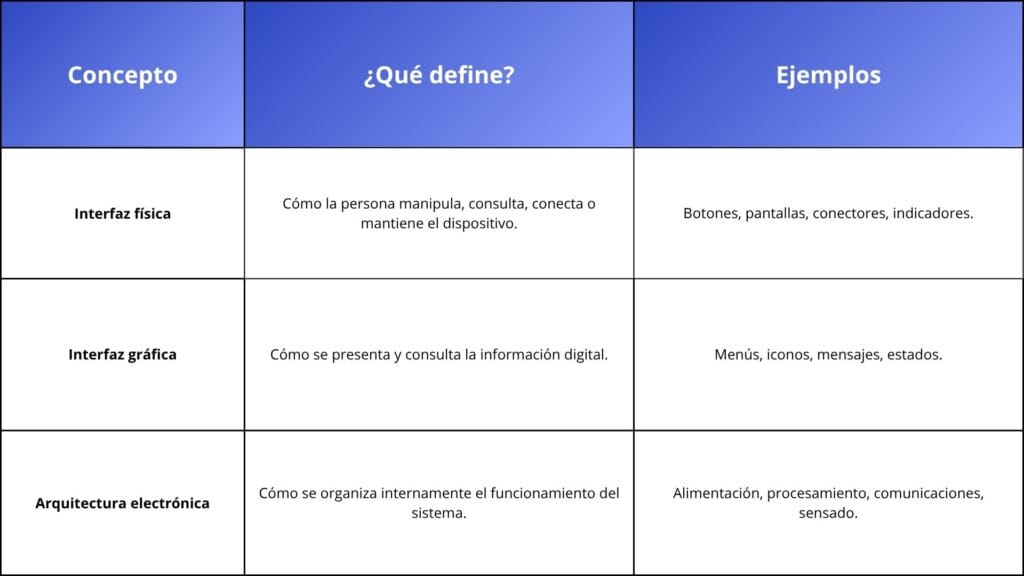

Interfaz física de usuario, interfaz gráfica y arquitectura electrónica
Aunque están relacionadas, cada una responde a preguntas diferentes:
Por ejemplo, decidir que un operador necesita consultar una pantalla mientras ejecuta una tarea afecta su ubicación física, la información que debe presentar y los recursos electrónicos necesarios para incorporarla. Por eso, una decisión aparentemente sencilla sobre la interfaz puede terminar teniendo implicaciones sobre hardware, firmware y diseño mecánico.
Componentes que forman parte de la interfaz física
No todos los componentes electrónicos forman parte de la interacción directa con el usuario. Sin embargo, aquellos que requieren una acción, comunican un estado o condicionan la instalación y el mantenimiento sí deberían evaluarse desde esta perspectiva.
Entre ellos se encuentran:
- botones e interruptores;
- pantallas;
- indicadores luminosos;
- alarmas sonoras o hápticas;
- conectores y puertos;
- sensores expuestos;
- baterías y compartimientos;
- accesos de configuración o mantenimiento.
La pregunta relevante no es únicamente qué componentes tendrá el dispositivo, sino cómo interactuará una persona con ellos durante el ciclo de uso del producto.
Cómo convertir las tareas del usuario en bloques de componentes
Las tareas, condiciones de operación y necesidades de interacción deberían documentarse como parte de la definición de un producto mínimo viable (MVP, por sus siglas en inglés). Las especificaciones de un MVP de hardware deben recoger estos requisitos antes de tomar decisiones definitivas sobre la ubicación de los componentes. En lugar de comenzar preguntando “¿Dónde cabe cada elemento?”, resulta más útil responder:
- ¿Quién utilizará, instalará o mantendrá el producto?
- ¿Qué acciones debe realizar?
- ¿Qué información necesita?
- ¿Qué respuesta espera recibir después de cada acción?
Con estas respuestas pueden construirse bloques de interacción, es decir, grupos de componentes asociados a una misma tarea. Estos bloques no necesariamente coinciden con los bloques funcionales del diagrama electrónico.
Bloques de operación y control
Agrupan los elementos utilizados para encender, configurar, iniciar, detener o confirmar una acción.
Aquí es importante distinguir los controles principales de los secundarios. Un botón utilizado durante cada ciclo de operación no debería tener la misma jerarquía que un control empleado únicamente durante la instalación o una actividad de mantenimiento. La posición debería facilitar que el usuario encuentre rápidamente los elementos que necesita y comprenda cuáles son prioritarios.
Bloques de visualización y retroalimentación
Después de realizar una acción, el usuario necesita saber qué ocurrió. Pantallas, indicadores luminosos, sonidos o vibraciones pueden comunicar funcionamiento, conectividad, advertencias, resultados o errores. Este principio coincide con la heurística de visibilidad del estado del sistema desarrollada por Jakob Nielsen. Nielsen Norman Group señala que los sistemas deben mantener informado al usuario mediante una retroalimentación adecuada y oportuna. En una interfaz física, este principio puede orientar la respuesta visible, audible o táctil que confirma una acción del operador.
Por ejemplo, un equipo de internet de las cosas (IoT, por sus siglas en inglés) utilizado en campo podría necesitar comunicar claramente tres estados: alimentación, conectividad y existencia de una condición que requiere atención. El objetivo no es incorporar la mayor cantidad posible de indicadores, sino facilitar que el usuario comprenda qué está ocurriendo y qué debe hacer.
Bloques de conexión, sensado y mantenimiento
La experiencia con un producto electrónico no termina en sus botones o pantallas. Puertos, conectores, sensores, baterías y accesos técnicos también pueden facilitar o dificultar el uso. Un conector ubicado en una zona poco accesible, por ejemplo, podría obligar a desmontar parcialmente un equipo durante cada mantenimiento. Del mismo modo, la posición de un sensor puede afectar su desempeño y las decisiones relacionadas con la carcasa.Por eso conviene evaluar quién accederá a cada componente, con qué frecuencia, bajo qué condiciones y si el dispositivo estará instalado cuando sea necesario intervenirlo.
Criterios para la distribución de componentes en hardware
La distribución de componentes en hardware debe conectar las necesidades del usuario con las restricciones reales del producto. No existe una disposición universal: cada proyecto debe analizarse según sus tareas, usuarios, entorno y arquitectura electrónica.
Prioridad, frecuencia y secuencia de uso
Los elementos utilizados con mayor frecuencia o asociados a acciones críticas necesitan una ubicación y jerarquía diferentes a aquellos destinados a configuración o mantenimiento. También importa la secuencia. Si el usuario debe consultar primero un indicador y luego accionar un control, la relación física entre ambos debería apoyar esa tarea.
Este criterio también aparece en los estándares de factores humanos de la Administración Nacional de Aeronáutica y el Espacio de Estados Unidos (NASA, por sus siglas en inglés) para la organización de pantallas y controles, que establecen que estos elementos deberían organizarse de acuerdo con su propósito, función o secuencia y que los controles críticos deberían ubicarse en posiciones prominentes y de rápido acceso.
Esta referencia corresponde a sistemas espaciales; su principio de agrupación puede orientar otros productos, con criterios adaptados a sus usuarios y condiciones de uso: la organización física debe acompañar el flujo real de trabajo del usuario.
Controles físicos y pantallas: visibilidad, alcance y diferenciación
Los controles físicos y pantallas deben poder encontrarse, leerse y manipularse en las condiciones previstas de operación. Durante esta evaluación pueden revisarse aspectos como:
- tamaño;
- separación;
- posición;
- forma;
- etiquetado;
- campo de visión;
- facilidad de manipulación;
- respuesta perceptible después de una acción.
Por ejemplo, si dos botones ejecutan acciones muy diferentes, deberían poder distinguirse con facilidad. De igual manera, una pantalla puede estar correctamente integrada desde el punto de vista técnico, pero resultar poco útil si obliga al operador a cambiar constantemente de posición para consultarla.
Contexto de uso del dispositivo
Un componente que funciona adecuadamente en una oficina puede requerir otra configuración en una planta industrial, un cultivo o una instalación en exteriores. La iluminación, el ruido, el polvo, la humedad, el uso de guantes, la movilidad del usuario y la posición de instalación pueden cambiar la manera en que se perciben y manipulan los componentes.
Estas condiciones deben traducirse en requisitos de interacción que puedan comprobarse durante las pruebas, como identificar un estado con la iluminación prevista o manipular un conector con los guantes de trabajo. Por ejemplo, si un operador utilizará guantes durante toda la jornada, los controles deberían evaluarse bajo esa condición. Si un indicador debe consultarse a varios metros de distancia, probarlo únicamente sobre una mesa no reproduce el contexto real.
Compatibilidad con la carcasa y la arquitectura interna
Una ubicación apropiada desde la perspectiva del usuario también debe ser técnicamente viable.
La propuesta preliminar debe revisarse junto con hardware y diseño mecánico para comprobar restricciones relacionadas con espacio, cableado, ensamble, protección, posición de sensores y características de la carcasa.
El objetivo no es que las necesidades de interacción ignoren las restricciones electrónicas, ni que la arquitectura interna determine por sí sola la experiencia. Ambas perspectivas deben iterar hasta encontrar una solución viable. Después de definir la función y ubicación preliminar de cada elemento, el equipo técnico puede avanzar en la selección de componentes para el diseño de hardware según sus requisitos eléctricos, dimensiones, disponibilidad y compatibilidad con el producto.
¿La interfaz física de su producto ya fue validada?
Antes de definir la PCB y la carcasa, revise si la ubicación de controles, pantallas, sensores y conectores responde a las tareas reales de operación, instalación y mantenimiento.
Cómo validar la ubicación de componentes electrónicos antes del prototipo funcional
Validar la interfaz física no requiere comenzar con una PCB definitiva o una carcasa terminada.
De hecho, incorporar los factores humanos durante las primeras etapas permite realizar modificaciones cuando todavía existe mayor flexibilidad. La autoridad británica de seguridad y salud en el trabajo (Health and Safety Executive, HSE) ofrece orientaciones de diseño y factores humanos y destaca que cuanto antes se consideren estos aspectos en el proceso de diseño, mejores pueden ser los resultados. También recomienda involucrar diferentes perfiles de usuario, incluidos operadores y personal de mantenimiento. La validación temprana busca principalmente detectar problemas de comprensión, acceso, visibilidad y secuencia de uso.
Definir usuarios, escenarios y criterios de aceptación
Antes de construir una maqueta, la empresa necesita acordar qué decisiones espera tomar con la validación. Puede tratarse de elegir entre dos posiciones de pantalla, comprobar el acceso a un conector o revisar si los controles principales se distinguen de los de configuración. Una pregunta concreta permite seleccionar una representación adecuada y evita dedicar esfuerzo a detalles que todavía no influyen en la decisión.
En productos empresariales suelen intervenir varios perfiles. El operador consulta estados y ejecuta acciones; el instalador fija el dispositivo y conecta cables; el técnico de mantenimiento inspecciona conexiones o sustituye elementos. Conviene incluir a quienes realizarán esas tareas, porque una distribución cómoda para la operación puede dificultar la instalación. Si existen usuarios con distinta experiencia, también interesa observar cómo comprenden el producto antes y después de recibir la orientación prevista.
Los escenarios deben describir la posición del equipo, la postura del usuario y las condiciones que afectan la interacción. Para un monitor industrial instalado en una pared, por ejemplo, la prueba puede contemplar lectura de pantalla de pie, conexión desde un lateral y manipulación con guantes. Para un dispositivo portátil utilizado en campo, puede incluir sostenerlo mientras se consulta un resultado. Estas condiciones deben provenir del uso previsto y quedar registradas para interpretar los hallazgos.
Los criterios de aceptación se acuerdan antes de probar. Algunos pueden referirse a identificar el control correcto sin asistencia, reconocer una alerta o acceder al puerto sin desmontar el dispositivo. Cuando resulte pertinente medir tiempos, el límite debe justificarse con la tarea y sus consecuencias operativas. No conviene adoptar un tiempo universal ni aprobar el diseño únicamente porque una persona logró completar la acción una vez.
Elaborar una representación física de baja fidelidad
Bocetos a escala, plantillas impresas, cartón, espuma o carcasas preliminares pueden utilizarse para representar la posición de controles, pantallas y conectores. En esta fase el dispositivo no necesita funcionar electrónicamente. El propósito es comprobar la interacción.
Por ejemplo, una representación sencilla podría revelar que un conector queda bloqueado una vez instalado el producto o que una pantalla no puede observarse cómodamente desde la posición habitual del operador.
La representación debe conservar las dimensiones que influyen en la decisión. Si se evalúa el alcance de un botón, un dibujo reducido puede ocultar el problema; si se revisa un conector, conviene representar el cable y el espacio necesario para manipularlo. También deben incluirse soportes u obstáculos relevantes de la instalación. Así, la prueba no se limita a observar un panel sobre una mesa.
Cuando la duda se concentra en la ubicación, pueden prepararse dos alternativas y compararlas con las mismas tareas. Conviene variar el orden en que los participantes las prueban y registrar la experiencia previa, porque la familiaridad adquirida con la primera propuesta puede favorecer a la segunda. Las preferencias expresadas ayudan a interpretar el resultado, pero deben contrastarse con las acciones observadas.
Probar tareas concretas con usuarios
En lugar de preguntar únicamente si el dispositivo “parece fácil de usar”, resulta más útil solicitar acciones específicas:
- encender el dispositivo;
- identificar su estado;
- conectar la alimentación;
- responder ante una alerta;
- acceder a la batería;
- localizar un puerto de configuración.
Durante estas pruebas deberían observarse errores, dudas, tiempos y solicitudes de ayuda.
Si varias personas buscan un control en un lugar diferente al previsto, por ejemplo, puede existir una diferencia entre la forma en que el equipo de diseño organizó el dispositivo y la manera en que el usuario espera encontrar sus funciones.
Quien conduce la sesión debería describir el objetivo de la tarea sin revelar dónde está el elemento correcto. Por ejemplo, puede pedir que se consulte si el equipo está conectado, en vez de indicar que se mire un indicador específico. Si el participante solicita ayuda, se registra cuándo ocurrió y qué orientación recibió. Esa diferencia permite distinguir una tarea resuelta de forma autónoma de otra completada con asistencia.
En una maqueta, la respuesta del dispositivo puede representarse con tarjetas de estados o una secuencia de imágenes. Esto permite explorar si se comprende una confirmación o advertencia, pero no demuestra que la pantalla real sea legible ni que la alarma se escuche en planta. Esas comprobaciones se programan cuando el prototipo incorpore los elementos funcionales necesarios.

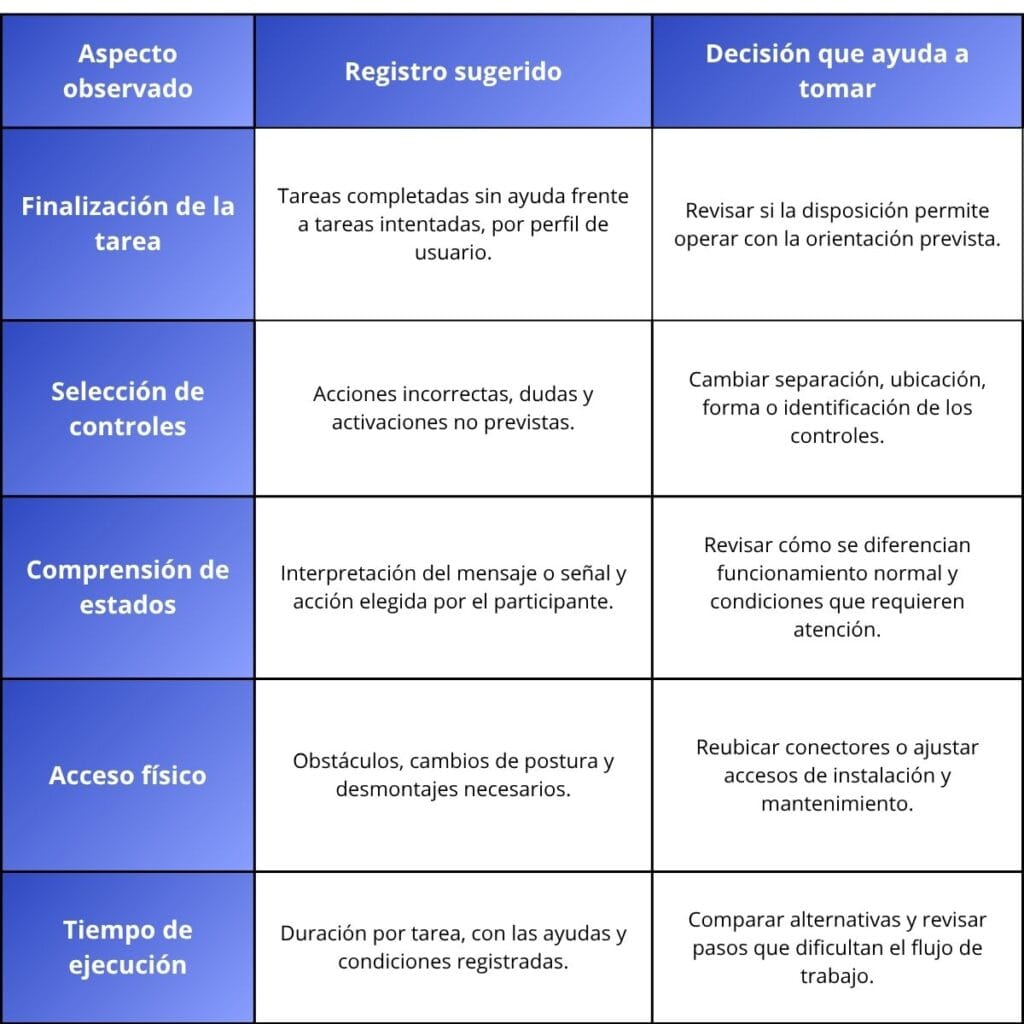

Registrar indicadores y priorizar hallazgos de la interfaz física de usuario
Para que la validación apoye decisiones de negocio, sus resultados deben asociarse a tareas y componentes concretos. Decir que el producto fue bien recibido aporta menos información que registrar dónde hubo confusión, qué condición la produjo y qué consecuencia podría tener durante el uso. El equipo puede organizar la evidencia con una matriz sencilla como la siguiente.
Estos registros se interpretan según el contexto y el alcance de la prueba. Si participan pocas personas, conviene presentar las cantidades observadas junto con los resultados, sin convertirlas en una estimación del comportamiento de todos los usuarios. También es necesario separar problemas atribuibles a la maqueta de aquellos relacionados con la distribución propuesta. Un botón de cartón, por ejemplo, no permite evaluar la fuerza requerida por el componente definitivo.
La prioridad depende de la consecuencia, además de la frecuencia. Una confusión que podría provocar una acción peligrosa necesita atención aunque aparezca una sola vez; una dificultad recurrente para consultar un estado puede afectar cada ciclo de operación. Clasificar los hallazgos permite decidir qué debe resolverse antes de avanzar, qué requiere otra prueba y qué puede revisarse en una etapa posterior.
Ejemplo B2B de validación de controles físicos y pantallas
Considere un caso hipotético de un equipo de monitoreo instalado en una planta. La primera propuesta ubica una pantalla y dos botones similares en el frente, mientras el conector de configuración queda en la parte posterior. El operador necesita consultar el estado sin interrumpir su recorrido y el técnico debe conectar una herramienta de mantenimiento con el equipo montado. Estas dos tareas orientan la prueba inicial.
La empresa prepara una maqueta a escala y reproduce la posición de instalación. Durante la sesión observa si el operador identifica el estado y distingue el botón de consulta del de configuración. Después solicita al técnico representar la conexión del cable. Si el soporte bloquea el puerto o los guantes dificultan distinguir los controles, esos hallazgos justifican estudiar una ubicación lateral y una diferenciación física entre botones.
La siguiente versión se prueba con las mismas tareas para comprobar si el ajuste resuelve el problema y si introduce nuevas dificultades. El puerto lateral podría facilitar el mantenimiento, pero interferir con una zona de paso o exponer el cable a golpes. La decisión debe considerar ambas consecuencias. Para la empresa, el resultado útil es una distribución sustentada en observaciones y una lista de comprobaciones pendientes, antes de comprometer cambios en electrónica o carcasa.
Ajustar antes de definir la PCB y la carcasa
Los resultados deberían convertirse en cambios documentados para los equipos responsables de UX/UI, hardware y diseño mecánico.
Puede ser necesario mover un control, modificar su jerarquía, facilitar el acceso a un conector o cambiar la forma en que se comunica determinado estado.
Una sola prueba no elimina todos los riesgos del desarrollo. A medida que aumenta la fidelidad del prototipo pueden aparecer nuevas restricciones. El propósito de validar temprano es resolver primero aquellas incertidumbres que no necesitan una PCB o una carcasa definitiva para ser evaluadas.
Cada cambio debería conservar una relación clara entre tarea, hallazgo y decisión. Un registro puede indicar qué elemento se moverá, por qué, quién revisará su viabilidad y con qué prueba se verificará la nueva posición. Acompañarlo con una fotografía o un esquema actualizado facilita que los equipos trabajen sobre la misma versión y evita que una conclusión de usabilidad se pierda al preparar el diseño electrónico.
Antes de cerrar la distribución, conviene revisar sus efectos sobre el soporte de los componentes, las conexiones internas, el acceso de ensamble y las protecciones previstas. Si una modificación mejora el uso, pero exige un espacio incompatible con la carcasa, el equipo debe plantear otra alternativa y volver a comprobarla. La validación aporta evidencia para esta coordinación, sin sustituir la evaluación técnica de cada disciplina.
El cierre de esta etapa puede concretarse en una distribución preliminar aprobada, una matriz de hallazgos resueltos y un plan de pruebas para el prototipo funcional. Este último debe recoger lo que la maqueta no permite demostrar, como desempeño del sensor, lectura de la pantalla real, respuesta del control o resistencia en las condiciones previstas. La empresa obtiene así una base para autorizar la siguiente inversión con incertidumbres identificadas y responsabilidades definidas.
Conclusiones: la experiencia física debe definirse antes del hardware final
El diseño de interfaz de hardware permite incorporar las tareas del usuario dentro de las decisiones iniciales de un producto electrónico. La posición de un botón, una pantalla, un sensor o un conector no es únicamente una decisión de espacio: puede influir en la operación, instalación, mantenimiento y aceptación del producto.
Analizar las tareas, establecer jerarquías, considerar el contexto de uso y realizar validaciones físicas preliminares permite tomar decisiones con mayor información antes de avanzar hacia etapas de mayor inversión. La interfaz física, la arquitectura electrónica y el diseño mecánico deben desarrollarse de manera coordinada. Cuando la ubicación de controles, pantallas, sensores o conectores todavía genera dudas técnicas o de usabilidad, un proceso especializado de diseño y prototipado de producto electrónico permite integrar la experiencia del usuario con la arquitectura de hardware y la carcasa.
